相位掃描三維立體測量是工業內窺鏡的一種先進的缺陷測量技術，與其他內窺鏡測量技術相比較，具有更高效、更準確的優勢，能解決不少領域的缺陷測量難題。本文為您介紹美國韋林內窺鏡的相位掃描三維立體測量法在燃機發電廠的應用。

燃機發電廠就是使用燃氣輪機發電機組的發電廠，利用壓氣機將空氣壓縮后與天然氣混合燃燒，高溫火焰驅動燃機葉輪帶動發電機發電。主要結構：透平、壓氣機和燃燒室。其中透平是源于拉丁文turbo一詞，意為旋轉物體，體現了透平的作用：通過旋轉的葉輪實現流體能量到機械能的轉換。由于高溫火焰的驅動、以及葉片高速旋轉等工作原理，使得燃氣輪機的葉片、火焰筒等易產生材料缺失、涂層剝落、裂紋、表面缺陷等。

使用美國韋林工業內窺鏡MViQ的無損檢測特性，可以在不拆卸的條件下對燃氣輪機的內部狀況進行檢測，發現各種缺陷。此外，還可以進一步利用相位掃描三維立體測量法，測量管道內壁上的裂紋、腐蝕和凹坑、透平葉片等不能近距離檢查的關鍵件表面損傷缺陷、以及腔體內部多余物的尺寸。

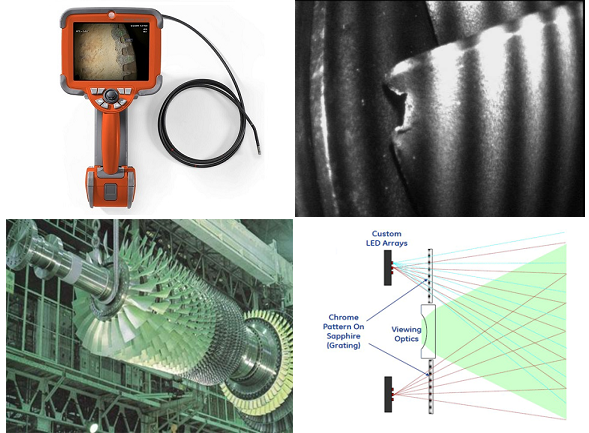

相位掃描三維立體測量法通過探頭前端主動投射光柵，獲取被檢燃氣輪機部件表面的相位信息及三維數據信息，形成燃機表面的3D立體模型。即可識別并重現燃機表面的外觀輪廓，利用三維立體數字建模技術，形成點云圖、深度圖等輔助檢測用的可視化圖像，可更加立體地、清晰明了的對燃機缺陷進行定性及定量的分析。

美國韋林內窺鏡的相位掃描三維立體測量法在燃機發電廠的應用，包括以下方面：

1. 透平葉片缺失部分大小的測量；

2. 葉片的高溫涂層剝落面積的測量；

3. 開裂裂紋深度測量；

4. 火焰筒金屬材質表面缺陷的測量。

在燃機發電廠實施有效的檢測，除了需要對設備具有相當深的研究外，還需要相當多的內窺鏡檢查以及數據分析事例累積。這樣才能根據定性檢測的結果，以及缺陷測量的準確數據，更加客觀地判斷是否有必要對設備進行解體或更換，而相位掃描三維立體測量可作為檢測故障、數據分析整理的強有力支撐。

在燃機廠商的信任與支持下，韋林內窺鏡的相位掃描三維立體測量技術已經得到了廣泛的應用與認可。相信通過內窺鏡檢測人員對事故檢查情況的積累，對缺陷測量數據的反復分析，以及同行業或者跨行業的內窺鏡檢查人員之間的交流，會共同推動工業內窺鏡在定性觀察和定量分析方面的更大進步，同時美國韋林相位掃描三維立體測量技術在燃機電廠的應用還會有更加廣闊的天地。
