使用韋林內窺鏡檢測不僅能高效地發現設備、零件、建筑物等的內表面缺陷，而且還可以采用先進的缺陷測量技術對缺陷進行測量。其中單物鏡相位掃描三維立體測量技術（3DPM）和雙物鏡三維立體測量技術（3DST）是業內真正的3D測量技術，不僅拓展了工業內窺鏡的缺陷測量類型（測量模式），可以應對千變?nèi)f化的測量需求，而且3D點云圖功能更是為缺陷檢測及測量插上了快捷精準的翅膀。

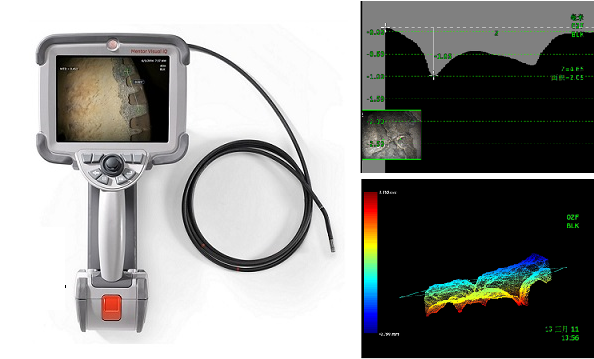

3D點云圖的優勢

1. 提供缺陷的直觀、概要信息；

2. 實現測量可視化，確保正確放置光標并對測量質量進行評估；

3. 顯示離探頭最近的點與最遠的點的距離，定位缺陷與深度測量光標的位置；

4. 顯示噪點水平；

5. 圖像出現波形/波紋表示鏡頭格柵上可能有灰塵、油污、被測物高拋光或反光等。

3D點云圖的使用說明

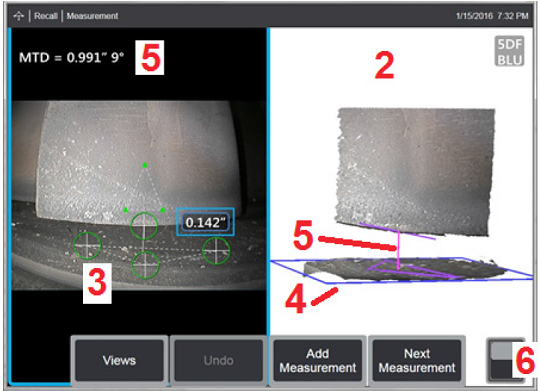

韋林工業視頻內窺鏡Mentor Visual iQ提供兩種可選的不同的點云圖像：全屏點云圖像和測量點云圖像。全屏點云圖像顯示測量區域的所有三維坐標數據。全屏點云圖像中，深度圖顏色深淺顯示定點與目標點的距離。下面以分屏顯示的測量點云圖像為例（如下圖2所示），測量圖像中的信息遵循下列原則：

1. 只顯示測量點周邊的區域；

2. 顯示選擇點間的線段，即：光標之間的線如圖中3所示；

3. 深度剖面測量顯示沿著深度剖面表面與兩個定位光標之間的剖面距離；

4. 根據測量類型形成參考平面，藍色正方形平面表示參考平面位置，如圖中4所示，參考平面為測量提供準確的基準；

5. 當測量平面和點到線、區域或深度測量一起使用時，會顯示 Edge View Angle 和 Edge View Angle 線 (5)，以幫助實現正確的視圖設置。

3D點云圖操作指南

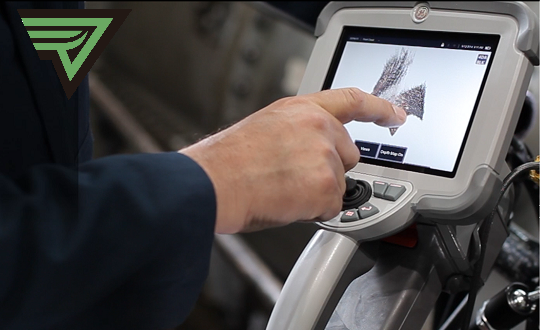

全屏點云圖像與測量點云圖像均可實現下列操作：在觸摸屏上移動手指(或使用操縱桿)可將圖像在三維空間內旋轉；用兩個手指可重新定位或在可視平面內旋轉圖像；兩個手指同時分離/合攏，圖像可放大/縮小。也就是說通過作用于MiQ視頻內窺鏡觸摸屏上的手勢，可以輕松地實現3D點云圖在三維空間內的平移、旋轉和縮放，方便檢測人員從不同的角度、參考不同的細節，審視測量過程、驗證測量的正確性，避免因?yàn)槎S平面上的視覺誤差出現打點偏差等問題。

以上為您介紹了韋林內窺鏡3D測量點云圖的優勢、使用說明及操作指南。缺陷測量是工業內窺鏡功能版圖中的重要成員，3D測量是缺陷測量技術的未來發展趨勢，而點云圖則是3D測量技術中的一大亮點，讓缺陷測量更快捷、更靠譜、更可信！
