發動機葉片掉塊檢測是發動機檢測的重要內容。葉片是航空發動機的重要零部件，對發動機的正常工作起著重要的作用，例如，高速旋轉的渦輪葉片負責將高溫高壓的氣流吸入燃燒器，以維持渦輪發動機的工作。周期性的強烈震動或共振有可能導致金屬疲勞、并引發葉片失效，出現葉片損傷掉塊（掉角）等現象，影響發動機的工作。發動機葉片掉塊檢測用韋林高清工業內窺鏡更精準。

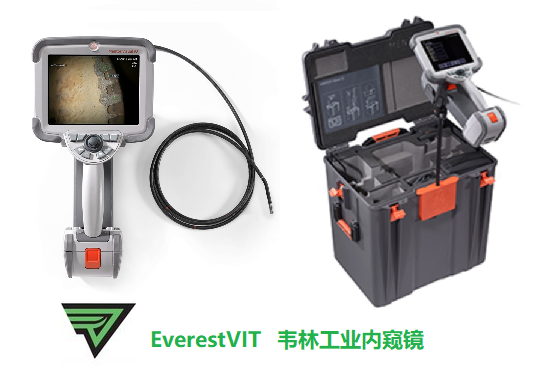

韋林工業內窺鏡具有圖像清晰、照明亮度高、探頭360°導向、可更換探頭等諸多先進之處，能夠在發動機檢測過程中快速發現各種安全隱患，其中包括葉片掉塊缺陷，但是這些還不是推薦您使用韋林工業內窺鏡的全部優勢，韋林工業內窺鏡的相位掃描測量功能才是本文介紹的重點，因?yàn)樵摐y量功能獨有的測量平面模式，能夠讓掉塊尺寸、面積的測量更加精準，為正確決策提供支持。

對于在檢測過程中發現的葉片掉塊（葉尖掉塊），使用測量平面準確測出掉塊尺寸及面積的步驟如下：

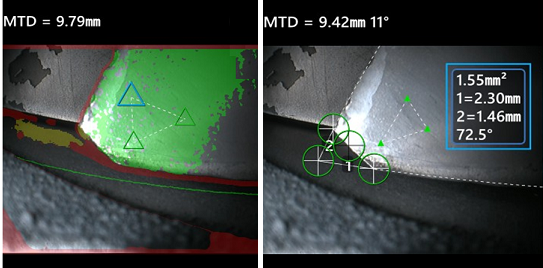

1）添加測量平面模式，在葉片上放置三個定位光標，通過三點確定一個平面，如下面測量圖像所示，確定平面后，綠色區域?yàn)樗鶚?gòu)建平面的等高面并延伸至整個測量圖像表面。

2）添加面積測量模式，通過延伸平面，可在空腔內進行選點，隨后即可通過延伸平面一次完成測量，獲知1、2所示的邊長以及葉尖掉塊的面積。

在上面的步驟中，可以通過點云圖驗證打點位置是否準確，是否與原有葉片在同一平面上，從而避免傳統人為打點錯誤的問題，并且可以一次性完成測量，這些都是測量平面獨有的優勢。

韋林工業視頻內窺鏡 Mentor Visual iQ 具有相位掃描三維立體測量功能，其全新的測量平面技術是工業內窺鏡測量領域的一個重大突破，可在被測物表面構建延伸平面，在空腔內部進行選點，輕松解決了葉尖任意形狀掉塊的面積測量的難題，因此發動機葉片掉塊檢測用韋林高清工業內窺鏡更精準！
