管道管網是維系人們正常生產和生活的重要設施，利用遠程視頻檢測工業內窺鏡——管道潛望鏡，對各種管道管網進行檢測，可以大幅提升檢測人員對管道內部狀況的觀察能力，安全、直觀地了解內部介質的流動方向和動態、有無阻塞、有無私設排污口等狀況，是管道管網檢測的有效手段之一。此外，管道潛望鏡在儲罐和容器檢測中也有很多應用。

為什么使用管道潛望鏡？通常情況下，觀察井或檢修井是維護管網的入口，但是比較深、不方便檢測人員進入，而且井內介質流動方向不明，空氣條件存在缺氧或中毒等不安全因素，光線條件也不便于觀察。此外，還有像升降機、礦井巷道、以及化工行業的容器、儲罐等，往往也同樣存在安全、照明等不利于檢查的因素。而管道潛望鏡恰好可以克服這些困難。

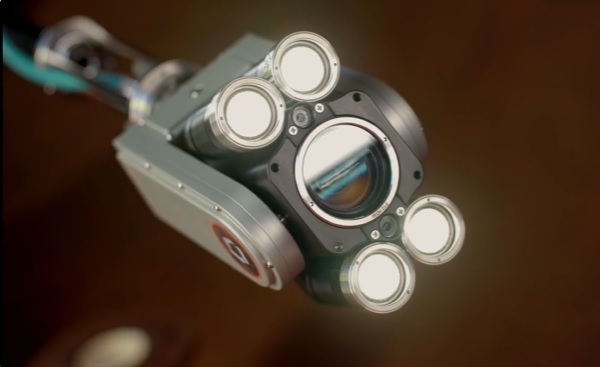

管道潛望鏡是一種自帶大功率照明和便攜式電源的遠程目視檢測系統，屬于大口徑工業內窺鏡的一種。其工作時利用進入目標區域的攝像頭進行遠程視頻采集并回傳分析，具備存儲視頻、動態變焦、激光測量、遠程控制等功能。是對容器儲罐和管道管網檢測的常用工具，具有快速、安全、直觀、準確等優點。

管道潛望鏡的組成包括：攝像頭、手持式控制器、攝像頭控制單元、機架固定件控制臺、鍵盤、連接桿（旋轉球和標準三腳架）等。其中，攝像頭是捕獲檢測圖像的核心，手持式控制器通過按鈕和操縱桿負責菜單導航和攝像頭轉動等操控，攝像頭控制單元涉及捕獲影像相關的視頻錄像、輸入輸出、以及存儲等，鍵盤用于輸入文字注釋等信息，機架固定件控制臺和連接桿則是用于架設和推送攝像頭的裝置。其中，手持式控制器和攝像頭控制單元的功能，可以通過在PC上運行iView軟件實現遠程控制。

管道潛望鏡的使用，通常采用桿式視頻檢測方式，檢測人員利用專用連接桿或可調節長度的伸縮桿將攝像頭送達管道管網或儲罐容器的待檢測區域，通過調整焦距、照明、以及攝像頭轉動或仰俯姿態，清晰觀察管道或內腔的各個部分，按需查找阻塞、腐蝕、裂紋、殘留物等異常，并可通過拍照、錄像、添加注釋等方式進行記錄。在檢測過程中應謹慎操作，避免卡住潛望鏡。

管道潛望鏡的特點：

1. 配備高清晰攝像頭、以及高達數百倍的變焦功能（光學和數碼），即便是遠距離拍攝，圖像依然清晰銳利；

2. 照明性能強大，不僅配置大功率照明系統，而且可以方便地進行燈光遠近和強度調節；

3. 具有強大的云臺功能，可精確控制攝像頭朝向，輕松實現全面檢查；

4. 連接桿通?？缮炜s，實現遠距離檢測，適應復雜工作環境，有效保障檢測人員的安全；

5. 可拍攝、錄制，還具有標注、存儲和測量功能，方便追溯和比較管道及容器儲罐的內部變化歷史及趨勢；

6. 可配置拉桿箱、背包、手持式控制懸掛器等，方便單人攜帶和現場檢測。

管道潛望鏡的應用比較廣泛，包括：

1. 市政管道管網養護勘察：例如，觀察排水管道、雨水連管、暗渠內部，檢查有無阻塞、淤積、錯位等情況；

2. 管網項目的檢查和驗收：為管網的質量檢查和竣工驗收提供評估依據，避免施工漏洞；

3. 針對在役管網的抽查以及違法治理取證：例如，針對泥漿等污染物私設排放口等違法行為進行拍攝取證；

4. 對難以接近或危險設備的內部檢查：包括石化管道、儲罐、鍋爐、槽罐車、分餾塔等；

5. 對大型基礎設施的檢查：例如對橋梁、通風管道、升降機、隧道涵洞以及礦井巷道等大型設施進行視頻檢查，以明確內部的損毀程度、病害情況等。

管道潛望鏡產品比較多，韋林工業內窺鏡品牌提供包括 PTZ140、PTZ100、和 PTZ70 在內的多個系列產品（也即：遠程視頻遙攝監控系統），通過攝像頭的互換使用，為用戶提供更多便利。如下圖所示是 PTZ140 的產品圖和主要參數，供參考：

作為工業內窺鏡中的遠程大口徑檢測能手，管道潛望鏡通過先進的攝像、照明、變焦以及控制技術，為工業及商業用途的管道管網及儲罐容器等設施提供內部檢測細節，集安全、高效、精準、便捷于一身，是名副其實的管道管網及儲罐容器的內窺檢測“醫生”！
